À quoi sert un relais électronique : fonctionnement, types et applications concrètes
Un relais électronique permet à un signal de faible puissance de commander un circuit de forte puissance.
- Bobine 12V ou 24V crée le champ magnétique de commande.
- L’ancre entraîne les contacts électriques pour ouvrir ou fermer.
- Le circuit de puissance peut véhiculer du 220V jusqu’à 10A.
- Contact NO : ouvert au repos, fermé sous tension bobine.
- Contact NC : fermé au repos, ouvert dès que la bobine est alimentée.
- Le relais agit comme passerelle sécurisée entre contrôle et charge.
Fonctionnement d’un relais électronique : principe et mécanisme de commutation
Le principe de base : bobine, champ magnétique et commutation

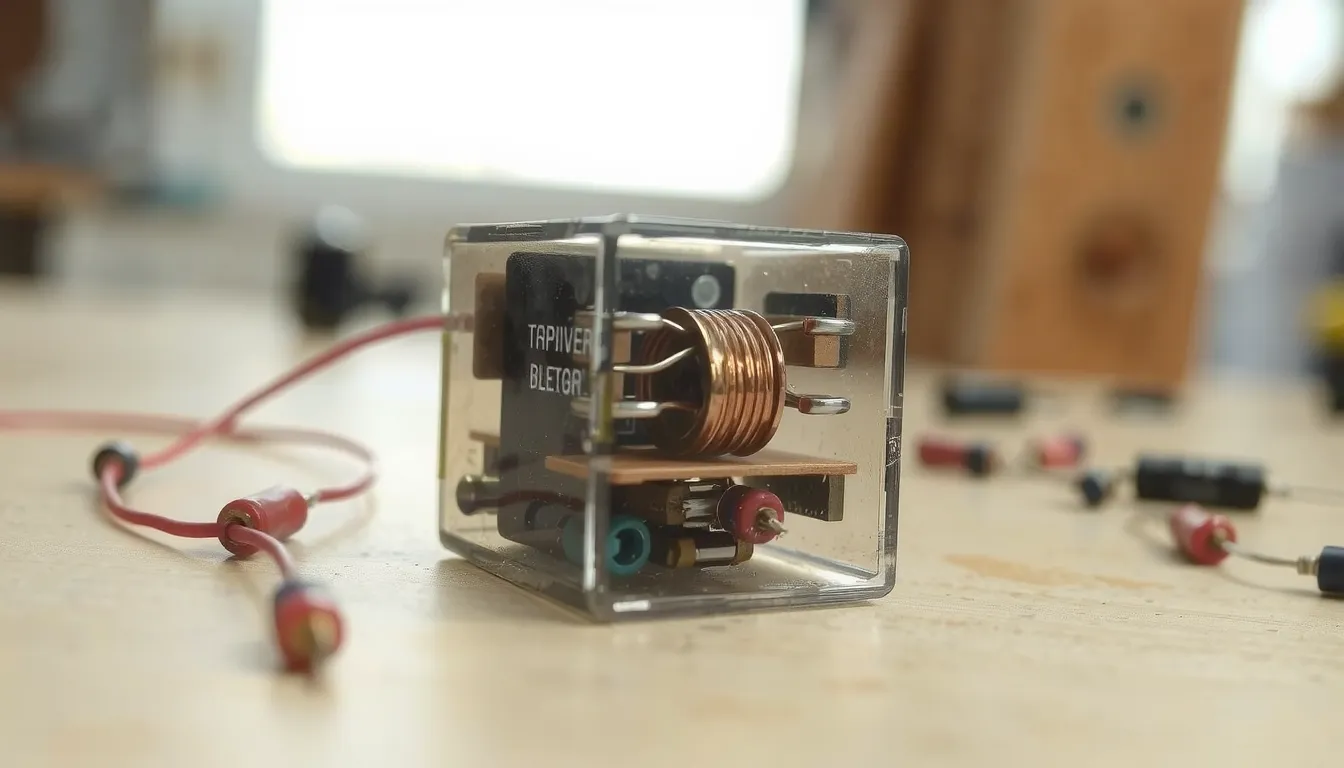

Un relais électronique repose sur une idée simple : permettre à un signal de faible puissance de commander un circuit de forte puissance. Dans un relais classique, une bobine de cuivre enroulée autour d’un noyau de fer reçoit un courant de commande, souvent en 12V ou 24V. Ce courant crée un champ magnétique qui attire une pièce mobile appelée ancre.
L’ancre entraîne alors les contacts électriques et ferme ou ouvre le circuit de puissance. Ce circuit peut lui-même véhiculer une tension bien plus élevée, comme du 220V pour un éclairage domestique, avec un courant pouvant atteindre 10A. Le relais joue donc le rôle de passerelle sécurisée entre électronique de contrôle et charge électrique.
Les états des contacts : normalement ouvert et normalement fermé
Les contacts d’un relais se définissent par leur état au repos, c’est-à-dire lorsque la bobine n’est pas alimentée. Cette distinction est essentielle pour comprendre le comportement d’un montage.
- Contact NO : ouvert au repos, il se ferme uniquement quand la bobine est alimentée.
- Contact NC : fermé au repos, il s’ouvre dès que la bobine reçoit du courant.
- Commutation par tension bobine : c’est la présence ou l’absence de tension aux bornes 85 et 86 qui pilote l’état des contacts.
- Maintien en position pour bistable : un relais bistable conserve son dernier état sans alimentation continue, une particularité utile pour économiser l’énergie.
Sur un relais 5 broches, la borne 87a correspond au contact inversé, qui bascule entre circuit de repos et circuit de travail. En pratique, cela permet de concevoir des logiques de commande variées avec un seul composant.
Applications et utilisations d’un relais électronique selon les secteurs

Le relais électronique n’est pas réservé aux ingénieurs : on le retrouve dans la plupart des équipements qui nous entourent. Sa capacité à faire dialoguer un signal faible et un circuit puissant explique cette omniprésence. Voici les secteurs où il joue un rôle déterminant.
- Domotique : pilote éclairage, chauffage et climatisation en commandant une charge 220V depuis une commande 12V, avec un courant commuté jusqu’à 10A.
- Automobile : gère phares, klaxons, essuie-glaces et démarreur, avec des circuits de commande typiquement en 12V ou 24V.
- Industrie : contrôle machines, lignes de production et automatisation, où la fiabilité prime sur des millions de cycles.
- Alarme et sécurité : assure la protection contre les surtensions et déclenche les systèmes de secours.
- Bâtiments tertiaires : orchestre la distribution basse tension entre les différents circuits d’un site.
Dans le secteur résidentiel, on le retrouve aussi dans la gestion d’une VMC, d’une pompe ou d’un éclairage extérieur. Un fabricant comme Shining E&E, fort de 45 ans d’expérience depuis sa création, illustre bien la maturité industrielle de ce composant devenu incontournable.
Pourquoi cette polyvalence change tout
Un même relais peut piloter un éclairage domestique, un moteur industriel ou un système d’alarme. Cette universalité s’explique par sa capacité à isoler galvaniquement la commande de la puissance. Le circuit de contrôle reste protégé, quelle que soit la charge en aval.
Dans les environnements exigeants comme l’automobile ou l’industrie, cette isolation évite qu’une surtension côté puissance ne remonte vers l’électronique sensible. C’est précisément ce qui rend le relais indispensable là où un simple transistor ne suffirait pas.
Des boutons-poussoirs pensés pour durer
Les constructeurs testent leurs composants sur des durées très longues. Les boutons-poussoirs Harmony affichent ainsi une durée de vie testée de 10 millions de manœuvres. Un chiffre qui rassure sur la longévité des installations équipées de relais adaptés.
Types de relais : électromécanique, statique, temporisé et dérivés
| Type de relais | Principe de commutation | Usage privilégié |
|---|---|---|
| Électromécanique | Bobine et champ magnétique | Commande générale, automobile |
| Statique (SSR) | Semiconducteurs, sans pièce mobile | Milieux vibrants, commutations fréquentes |
| Temporisé | Déclenchement différé réglable | Cycles programmés, séquences |
| Bistable | Deux positions stables, sans maintien | Mémoire d’état, économie d’énergie |
| Crépusculaire | Cellule photoélectrique | Éclairage automatique |
| Reed | Lames magnétiques sous ampoule | Détection rapide, montages compacts |
Le relais électromécanique reste la référence pour la majorité des usages domestiques et automobiles. Sa bobine attire une ancre qui bascule les contacts, ce qui le rend robuste et économique. C’est ce modèle que l’on retrouve dans les boîtiers 4 ou 5 broches, avec les bornes 85 et 86 pour la commande et 30 et 87 pour la puissance, la borne 87a servant au contact inversé.
Le relais statique, ou SSR, remplace les pièces mobiles par des semiconducteurs. Résultat : une commutation silencieuse, insensible aux vibrations et compatible avec des cadences élevées. Il s’impose dès qu’un contact mécanique s’userait trop vite.
Le relais bistable conserve sa position sans alimentation continue. Un modèle comme le RHK411F, piloté par une bobine en 110Vca 50Hz, garde ainsi son état après disparition du signal, ce qui réduit la consommation. Le relais temporisé, lui, ajoute une fonction de retard réglable pour déclencher une action après un intervalle défini.
Enfin, les variantes crépusculaire et Reed répondent à des besoins spécifiques. La première s’appuie sur une cellule photoélectrique pour allumer un éclairage selon la luminosité. La seconde utilise des lames magnétiques sous ampoule de verre, ce qui la rend plus petite et plus rapide qu’un relais classique.
Composition interne d’un relais : bobine, ancre et contacts
Un relais électromécanique renferme cinq éléments dans un boîtier compact. Chacun joue un rôle précis dans la chaîne de commutation, du signal de commande jusqu’au circuit de puissance.
- Bobine cuivre sur noyau fer : transforme l’énergie électrique en champ magnétique.
- Ancre mobile reliée aux contacts : se déplace sous l’effet du champ magnétique.
- Contacts conducteurs NO et NC : établissent ou coupent le circuit de puissance.
- Socle avec bornes raccordement : isole et fixe les connexions primaire et secondaire.
- Configuration 4 broches repérées : 85 et 86 pour la bobine, 30 et 87 pour la puissance.
Les bornes de commande et de puissance
Sur un relais 4 broches, les bornes 85 et 86 alimentent la bobine de commande. Une tension typique de 12V ou 24V suffit à déclencher le mécanisme. Les bornes 30 et 87 forment le circuit de puissance, celui qui laisse passer le courant vers la charge.
Cette séparation permet à un signal faible de piloter un circuit de forte puissance, par exemple 220V sous 10A en domotique. Sur un modèle 5 broches, la borne 87a ajoute un contact inversé, actif lorsque la bobine n’est pas alimentée.
Rôle mécanique de l’ancre et du ressort
L’ancre est la pièce mobile qui bascule sous l’attraction magnétique. Un ressort de rappel la ramène en position de repos dès que la bobine n’est plus alimentée. Ce va-et-vient mécanique explique la durée de vie limitée des relais électromécaniques, même si certains boutons-poussoirs Harmony atteignent 10 millions de manœuvres testées. Un fabricant comme Shining E&E, fort de 45 ans d’expérience, conçoit ces assemblages avec une précision qui conditionne directement la fiabilité du contact.
Caractéristiques techniques et critères de choix d’un relais
Le choix d’un relais repose d’abord sur deux valeurs essentielles : le courant maximal et la tension de charge à commuter. Un modèle courant supporte par exemple 10 A sous 220 V, ce qui suffit pour piloter un éclairage domestique ou un petit moteur. Vérifiez toujours la marge entre ces limites et votre usage réel.
La tension de commande de la bobine doit correspondre à votre circuit pilote, souvent en 12 V ou 24 V continu. Le type de contact compte aussi : NO, NC ou inverseur selon le besoin. Les normes IEC 61810 et IEC 60947-5-1 garantissent fiabilité et sécurité.
Pensez enfin au nombre de pôles, au pouvoir de coupure et à l’environnement (vibrations, poussière, température). Pour des manœuvres fréquentes, privilégiez un relais dont la durée de vie est annoncée en millions de cycles.
